Hard&Soft GmbH TOS Card 2
restoration project UWAGA! Poprzednia wersja plików GERBER ma przerwę w ścieżce koło nogi 9 układu
GAL16V8. Poprawiłem i umieściłem na stronie wersję ostateczną. Jeżeli ktoś ściągnął
wcześniejsze pliki - proszę o poprawienie na PCB kynarem! Dzięki koledze uicr0Bee
z Forum Atari Area otrzymałem kolejne urządzenie
dla komputerów serii ST. Jest to karta zawierająca "na pokładzie" TOS 2.06 oraz
interfejs IDE. Wczesny projekt - jednakże bardzo przydatny. Upgrade poprawia
możliwości starszych wersji Atari. Nazwa wskazuje na druga wersję sprzętu co się
zgadza, ponieważ ten model jest zmniejszoną (bardziej upakowaną) wersją TOS Card.
Na PCB znajdują się bufory IDE, kości EPROM z TOS oraz dwa zabezpieczone przed
odczytem układy GAL (16V8 i 20V8), które zostały przeze mnie jednak odczytane
i sprawdzone w oryginalnym urządzeniu - działają OK. Zastosowane EPROMy to
27C010. Mozna zastosować również chipy 27C1001.

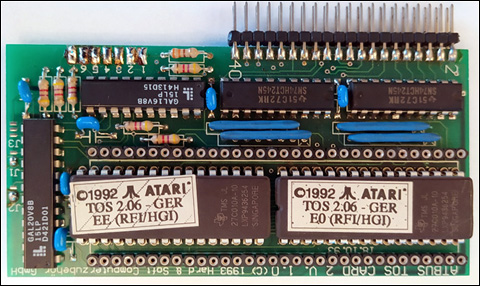

Zdjecie oryginalnej PCB
Ja - odtwarzając oryginalną konstrukcję - zmodyfikowałem nieco sprzęt dodając do
oryginału slot dla karty CompactFlash. Poniżej przedstawiam schemat z tym dodatkiem.

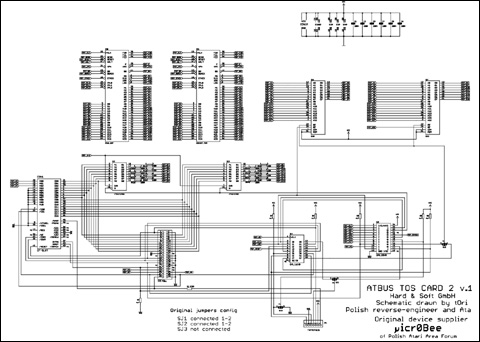

Odtworzony schemat urządzenia

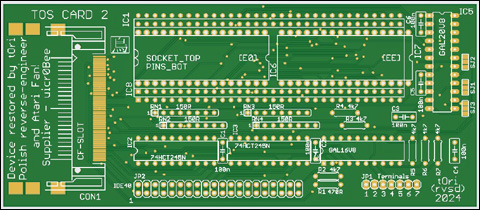

Wygląd zaprojektowanej PCB

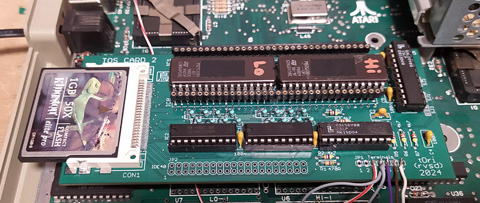

TOScard w moim Atari MegaST
Wyjaśnienia wymaga złącze JP1 - terminals.
Po kolei - 1 katoda diody LED, 2 - anoda diody LED (sygnalizacja pracy dysku),
3 - pin10 złącza ACSI - IRQ, 4 - podłączenie do sygnałów CS (pin20) pamięci ROM
na płycie komputera po uprzednim wyciągnięciu nóżek nr20 układów scalonych,
5 - podłączenie do sygnału CS na płycie Atari - podpięcie przewodu w podstawkę
pamięci, 6 i 7 - przełącznik TOS.
Oryginalnie został zainstalowany TOS 2.06 niemiecki. Nic nie stoi na przeszkodzie
aby zainstalować dowolny wybrany. Ja w moim komputerze mam TOS 2.06UK.
PCB ze zwględu na upakowanie musiała zostać zaprojektowana jako 4-warstwowa
co nie czyni jej zbyt tanią w wykonaniu. Poza tym - projektanci oryginału zastosowali
elementy montażowe dzisiaj raczej niezbyt dostępne, m.in listwy precyzyjne SIL z
długimi pinami, które spełniają rolę podłączenia w podstawkę DIP na procesorze. Ja zaś
nie mając takich musiałem uwzględnić w projekcie i zamontować zwykłe precyzyjne
piny, co spowodowało zwiększenie wysokości montażu PCB na procesorze. O ile to
nie przeszkadza w MegaST, to może być poważną przeszkodą w innych komputerach.
Najważniejsze, że został odtworzony schemat i jest możliwość naprawy uszkodzonych
kart.
Firmware - GAL16V8 i GAL 20V8
Schemat w formacie Eagle
Pliki GERBER mojej wersji TOScard2
Instrukcja montażu (jęz. niemiecki - skan) Ten projekt, jak wszystkie, miał za cel przede wszystkim odrestaurowanie starego
urządzenia dla Atari ST oraz jego schematu i firmware, co się udało. Dodałem także
nową funkcjonalność. Mimo obecności wielu podobnych i nowszych rozwiązań - ten
sprzęt ma w dalszym ciągu wartość użytkową :)WAŻNE: urządzenie jest dość wybredne jeśli chodzi o pracę z kartami CF. U mnie
działają karty PQI oraz Kingston. Co ciekawe - karty Sandisk nie są wykrywane jako
dysk przez driver - jedynie jako urządzenie Direct Access. Trzeba po prostu znaleźć
działającą kartę, spartycjonować i używać.
Polecam. Uprzejmie proszę o szacunek dla mojego wysiłku
oraz czasu włożonych w ten projekt.
Wykorzystanie komercyjne zamieszczonych materiałów jest
ZABRONIONE i to nie zostanie przeze mnie zmienione. |
