John Russell Innovations
ST4096C Atari ST color palette extender

     Dzięki hojności użytkownika z AtariAge - DarkLord otrzymałem kolejną
możliwość pracy z ciekawym urządzeniem dla Atari serii ST rozszerzającym paletę
kolorów ze standardowej - 512 kolorów, do rozszerzonej o wielkości 4096 kolorów.
Urządzenie ma zapewniać zgodność z komputerami serii STe

Dziękuję za okazaną pomoc!

     O konstrukcji:

     JRI's ST4096C jest to niezbyt duża PCB z miejscem na dwa układy SHIFTER.
Jeden z nich obsługuje standardową paletę kolorów, a drugi dodaje jeszcze jeden
obsługiwany bit oraz poziom na wyjściowym przetworniku rezystancyjnym DAC. Jest
to prosta konstrukcja aczkolwiek bardzo pomysłowa.

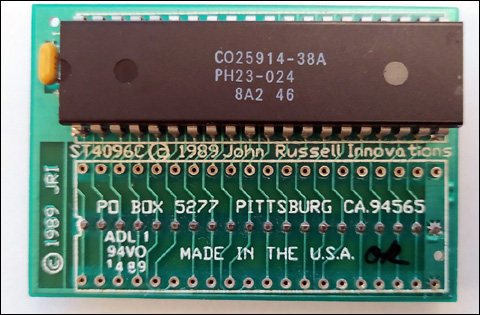

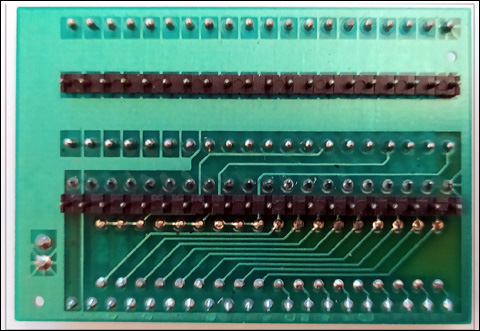

     Oryginalna PCB:

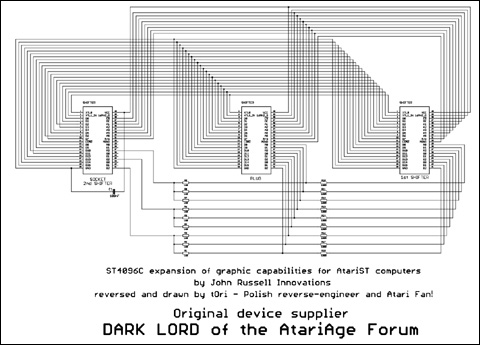

    Odtworzony schemat urządzenia


Schemat w formacie Eagle

Pliki w formacie GERBER dla wykonania PCB
Program testujący Barry'ego Orlando - 32768CLR.PRG

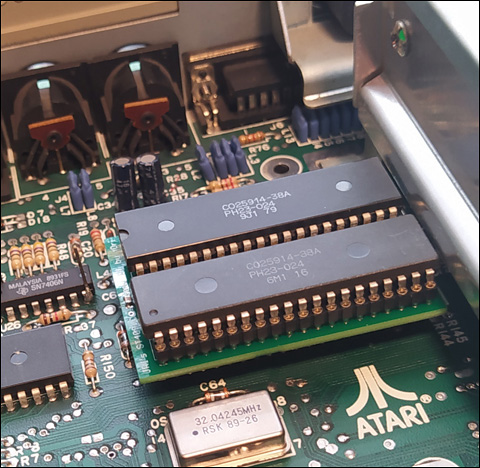

     Zdjęcie klona zainstalowanego w moim MegaST:

      W tak upakowanym projekcie istotna staje się kolejność lutowania niektórych
elementów. Polecam robić to nastepująco - najpierw należy wlutować rezystory oraz
kondensator SMD. Następnie od spodu płytki wlutować piny precyzyjne SIS, a dopiero
na końcu dwie podstawki dla układów SHIFTER. Podstawowy SHIFTER jest instalowany
w podstawce prawej, a uzupełniający w lewej. To wszystko. Oznaczenia na PCB są
czytelne i powinny pomóc w montażu całości.

     Uprzejmie proszę o szacunek dla mojego wysiłku
oraz czasu włożonych w ten projekt.
Wykorzystanie komercyjne zamieszczonych materiałów jest ZABRONIONE i to nie zostanie przeze mnie zmienione.
