Sack's PC-speed remake project
Po kilku miesiącach wytężonej pracy, po zainwestowaniu dużej ilości środków na
zakup wyposażenia niezbędnego do wykonania niezbędnych analiz - udało mi się
odtworzyć zawartość programowalnych układów GAL stanowiących logikę sterującą
sprzętowego emulatora komputera IBM PC dla komputera Atari ST opracowanego oraz
sprzedawanego przez firmę Sack w latach 90-tych XX wieku (czyli bardzo dawno :)
a w zasadzie już w 1989 roku. Niestety - sprzęt jest obecnie osiągalny wyłącznie z

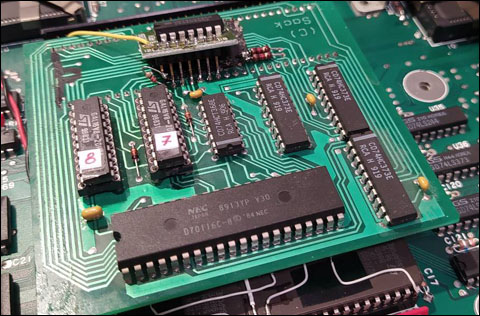

tzw. drugiej ręki ponieważ producent znikł w otchłani rzeczywistości i jest nieosiągalny. Oryginalny PC-speed w moim Atari Mega ST
Uszkodzonych emulatorów nie da się naprawić. To było motywem, który skłonił
mnie do zajęcia się tym urządzeniem. Miałem leżącą dłuższy czas w pudełku płytkę
Pc-speeda i postanowiłem ją podpiąć do Mega ST, co mi się udało i chwilę się bawiłem
całkiem nieźle. Wskutek nieszczęśliwego zdarzenia uległ zniszczeniu jeden z układów
GAL, konkretnie U8. Zacząłem poszukiwać możliwości naprawienia urządzenia, jednak
z racji tego, że producent jest nieosiągalny - szanse okazały się żadne. Postanowiłem
zdobyć drugi oryginalny emulator i w związku z tym dałem ogłoszenia na różnych
forach związanych z Atari. Nic to nie dało... W końcu pojawiła się na Ebay oferta z USA.
Dzięki pomocy kolegi z forum Atari Area
ZuluGula udało się zakupić PC-speed, który

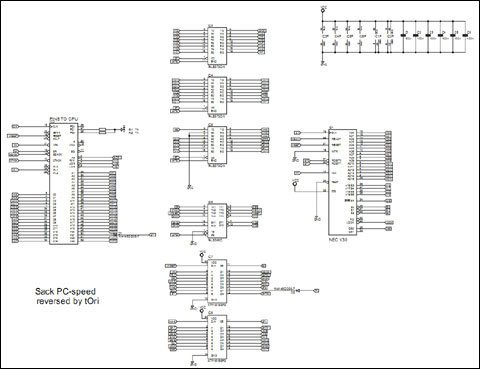

posłużył mi do analiz. Nie rozwodząc się dłużej przekazuję poniżej wszystkie materiały. Schemat w pdf
oraz Eagle PC-SPEED Eagle schematics Pliki w formatach Gerber oraz Excellon
PC-SPEED PCB Gerber files Proszę u nieusuwanie z PCB napisu tOri - dziękuję
Pliki JED dla układów GAL U7, U8 GAL JED Files
Datasheets procesorów MOT68K oraz NECV30 datasheets Oprogramowanie PC-Speed 1.5
SoftwareFiles
User manual zeskanowany i udostępniony przez użytkownika dgw
z Atari-Forum.com -

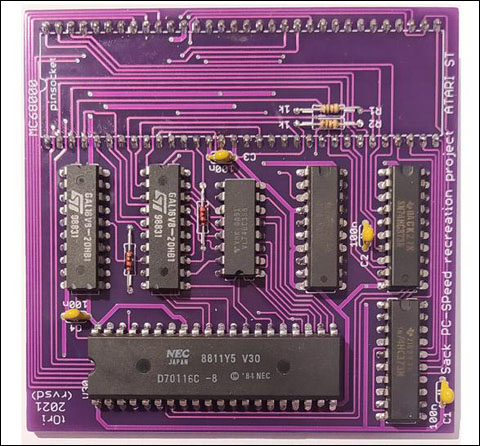

User Manual [PDF] - DZIĘKUJĘ DGW! Tak wygląda zmontowana płytka emulatora wykonanego w oparciu o zamieszczoną
dokumentację Przebiegi ścieżek zostały poprawione względem oryginału, całość uporządkowana

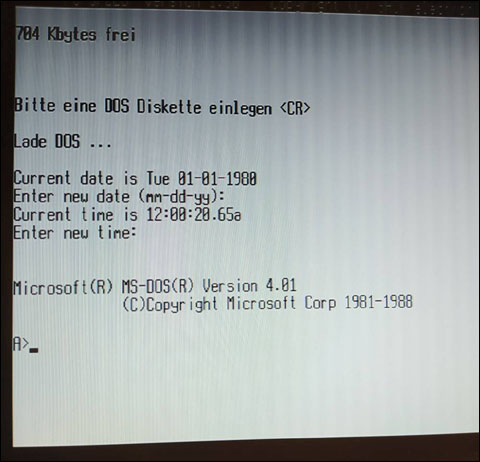

oraz sprawdzona. Wszystko działa tak jak w oryginale. Ekran Atari z uruchomionym na PC-speed DOS 4.01 Sprawdziłem w działaniu różne DOSy. Działają raczej wszystkie wersje. Ostatnią -

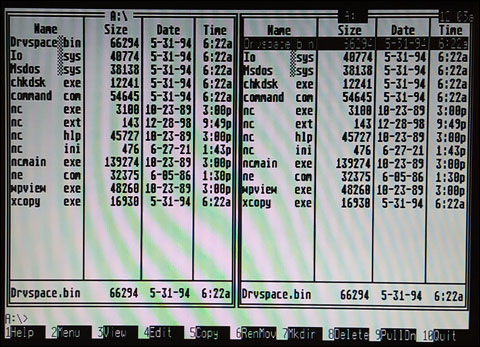

najwyższą sprawdzoną jest MS-DOS 6.22. A tu mamy poczciwego Norton Commandera pod MS-DOS 6.22 :) Przekazuję wszystko za darmo dla świata użytkowników Atari. Moim marzeniem jest
jak najszersze udostępnienie wszystkich starych urządzeń dla naszych maszyn oraz
tworzenie nowych, co się udaje z różnym skutkiem. Poszukuję innych emulatorów i
różnych urządzeń, które dałoby się być może odtworzyć mimo zabezpieczeń...Mogę wykonać kilka działających klonów dla potrzebujących. Jednakże, wobec ograniczonych
zasobów większa "produkcja" nie jest możliwa. Pracuję także nad uwspółcześnioną
wersją pcspeed i być może za jakiś czas w związku z tym będzie na stronie update. Proszę o uszanowanie mojego czasu i wysiłku
włożonych w reversing PC-SPEED.
Wykorzystanie komercyjne zamieszczonych materiałów jest ZABRONIONE i to nie zostanie przeze mnie zmienione. |
