Simple M68000 relocator

     Ten projekt powstał z tzw. potrzeby chwili. Chciałem przesunąć trochę podstawkę
dla emulatorów albo innych rozszerzeń względem procesora. Wyszło coś takiego jak
na zdjęciach poniżej:

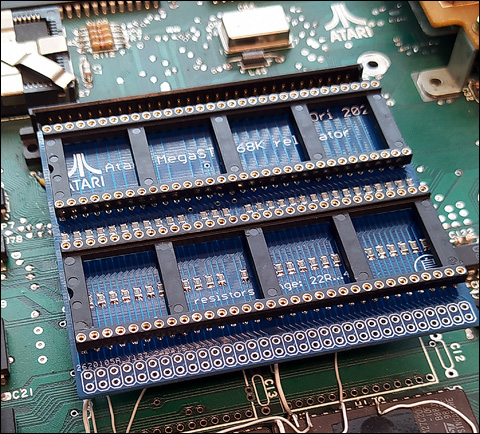

     Relokator w podstawce na procesorze M68000

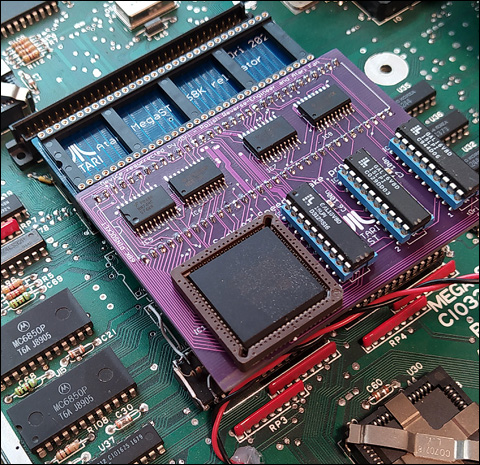

     Emulator AT-Speed w przesuniętej podstawce wersja short

     Pliki projektu w formacie Eagle

Relocator short - shift around 35mm

Gerber files for relocator short

Relocator long - shift around 70mm

Gerber files for relocator long

     Mam zrobioną wersję short, która działa bez problemów. Nie widzę powodu żeby
wersja długa nie działała, ale ostrzegam - to nie zostało sprawdzone w działaniu, więc
proszę mieć to na uwadze. W każdą z linii sygnałowych został włączony rezystor 33R.
Mogą tu być zastosowane rezystory z zakresu 22R...47R. Ich zadaniem jest
ograniczanie zakłóceń pochodzących z odbić bądź oscylacji w liniach długich, tzw.
dzwonów (oscylacje na zboczach impulsów). Dodane wyprowadzenia pod goldpiny na
końcu płytki są opcjonalne i nie ma potrzeby ich wykonywania - powstały z potrzeby
dostępu do szyny procesora dla celów konstruktorskich.

     Wszelkie przeróbki i udoskonalenia są mile widziane. Można stworzyć wiele odmian
relokatora w zależności od potrzeb, więc jest tu spore pole do popisu. Wystarczy
przeprojektować PCB i sprawdzić w realnym sprzęcie.

     Polecam jeśli komuś jest potrzebny taki gadżet :)
