YAMAHA RAM4 Cartridge
Reverse-engineering Kupiłem RAM4 cartridge na Ebay. Trochę kosztował - nie powiem :) Celem tego był
pomysł na odtworzenie schematu tego sprzętu. Poniżej zamieszczam efekty mojej

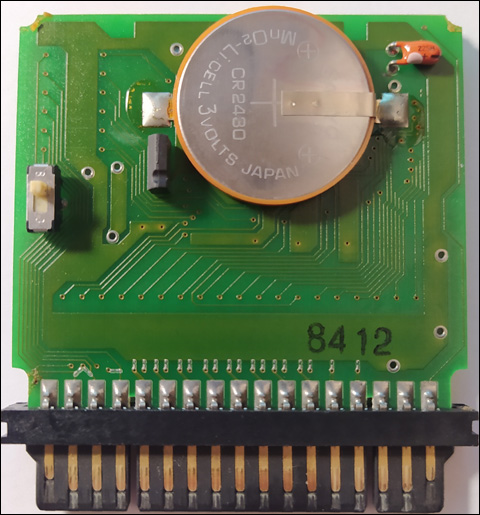

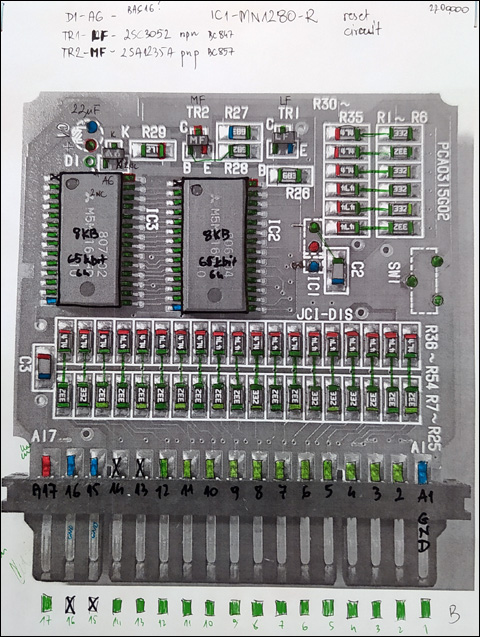

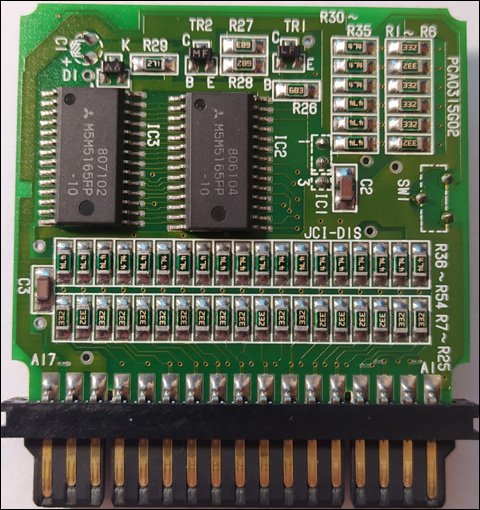

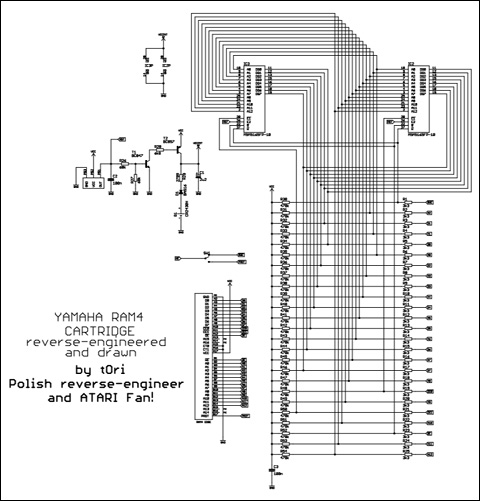

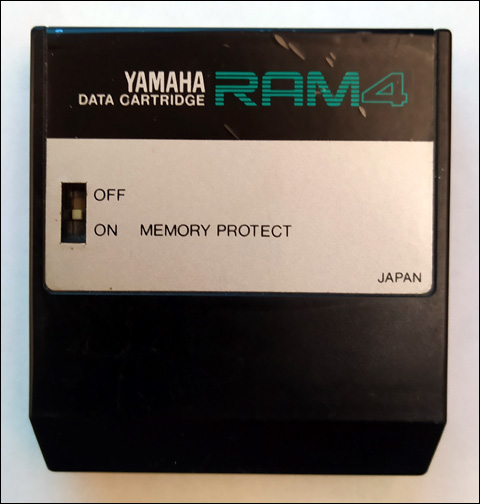

pracy. Cart PCB strona TOP PCB strona BOTTOM Podkład kontrolny Schemat
Schemat w formacie Eagle Moim celem nie było zbudowanie klona RAM4, dlatego zamieszczam tu jedynie
odtworzony schemat dla celów serwisowych. Jeśli ktoś sobie życzy - może takowy
sklonować. Powodzenia :)
Przygotowanie, sprawdzenie, rysowanie, zajęły mi
trochę czasu. Proszę o uszanowanie tego
i niewykorzystywanie publikacji
do celów komercyjnych bez mojej zgody.
Przekazuję całość dokumentacji za darmo
do celów serwisowych albo budowy klonów.Dziękuję. tOri |
