AKAI FMX-016 FlashROM 16MB Card Udało mi się uruchomić wersję 16MB karty FMX-008 dla samplerów AKAI.

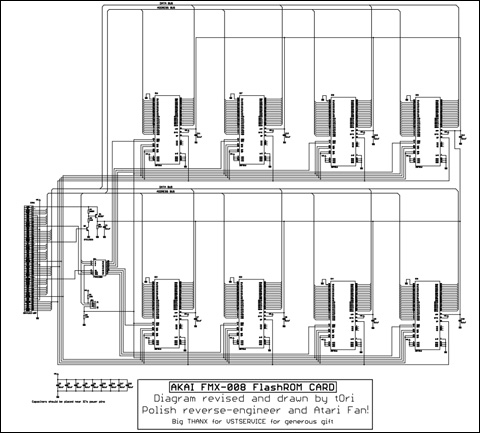

Poniżej przedstawiam schemat i publikuję dokumentację niezbędną do zbudowania
działającego sprzętu.Schemat (rozszerzony względem FMX-008) :
Schemat w formacie Eagle
Pliki w formacie GERBER do wykonania PCB
Czterowarstwowe PCB zostały zlecone do wykonania w JLCPCB
w Chinach.
Polecam serdecznie ponieważ jeszcze nigdy się nie zawiodłem na ich produktach.
Tanio i dobrze. Projekt jest dosyć trudny do zmontowania ze względu na układy
w obudowach TSOP56 z bardzo gęstym rastrem nóżek. Polecam najpierw wlutowanie
układów Flash, a potem reszty. Pewnym problemem może być zdobycie wtyku
trzyrzędowego (3x20pin) DIN41612. Po prostu ich nie ma :) Zakupiłem więc złącza
3x32pin i obciąłem nadmiar co nie przeszkadza w zamontowaniu i użytkowaniu sprzętu.
Polecam takie rozwiązanie. Użyte elementy SMD są w rozmiarze 0805.

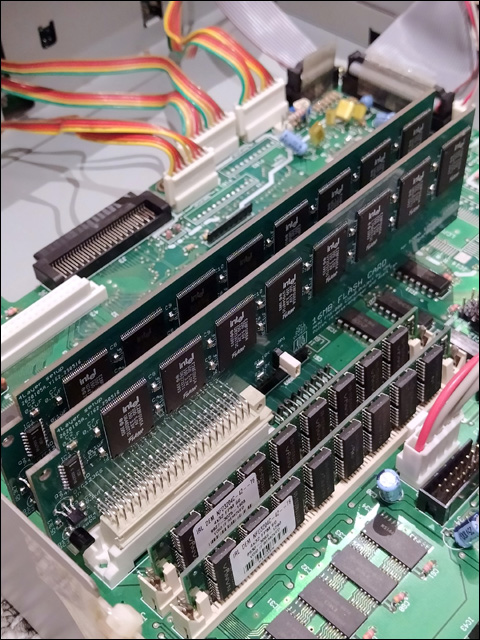

Na zdjęciu przedstawiam zainstalowane w moim AKAI S2000 dwie płytki Flash.
Każda ma 16MB pojemności co daje razem 32MB albo 16MWords. Obydwie PCB

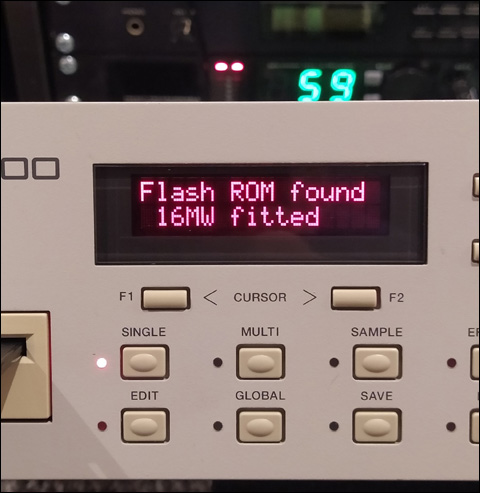

Mają ustawiony jumper w pozycji A. No i na dowód tego, że taki zestaw działa :) Wszystko co dotyczyło karty FMX-008 dotyczy również FMX-016. Formatowanie,
kopiowanie, itd. odbywa się identycznie. Moja dokumentacja jest najprawdopodobniej
zgodna ze sprzętem MUTEC FMC-02 Przygotowanie, sprawdzenie, rysowanie, projektowanie, montaż i testy zajęły mi naprawdę sporo czasu. Proszę
o uszanowanie tego i niewykorzystywanie moich
publikacji do celów komercyjnych bez mojej zgody.
Przekazuję całość dokumentacji za darmo do naprawy
oryginalnych pamięci oraz budowy działających klonów.
Proszę również o nieusuwanie napisu tOri z PCB Dziękuję. |
