KURZWEIL K2000 P/RAM project Mam Kurzweila K2000R. Niedawno powiększyłem mu RAM do 64MB (maxsize) i
postanowiłem również, że rozszerzę P/RAM (pamięć programów). Jak się okazało -
nie było to proste, ponieważ nie mogłem znaleźć dokumentacji tego rozszerzenia, a
jedynie oferty sprzedaży gotowych, sklonowanych (przeprojektowanych) modułów. Po
sugestii skorzystania z dostępu do grupy FB Kurzweil - zajrzałem tam i ku mojemu
zaskoczeniu znalazłem tam projekt Marcina Jaskólskiego z modułem P/RAM. Jest
schemat oraz wsad do GAL16V8. W związku z tym, że mam inny styl projektowania
oraz preferencje - przeprojektowałem układ i poniżej prezentuję gotowy do wykonania,
działający moduł dodatkowej pamięci P/RAM dla syntezatora Kurzweil K2000.
Próbowałem nawiązać kontakt z Marcinem na FB, ale nie otrzymałem odpowiedzi na
email. Dzieki jego pogłębionej analizie schematów i układów powstał moduł, który nie
potrzebuje dodatkowych kabelków lutowanych do płyty Engine. To jest niezwykle
udane sklonowanie karty P/RAM. Minimum elementów, nowoczesny design i działający

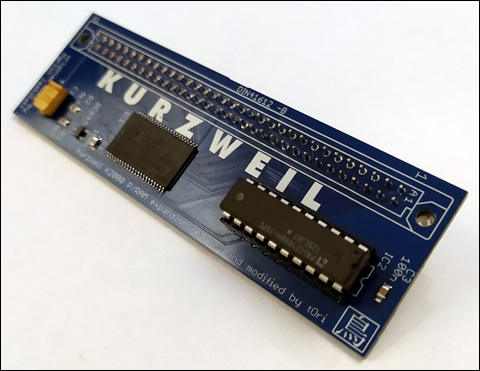

moduł. Czapki z głów :D Tak wygląda moja wersja modułu Wtyka się dokładnie tak samo jak oryginał w złącze procesora wtykiem DIN41612.

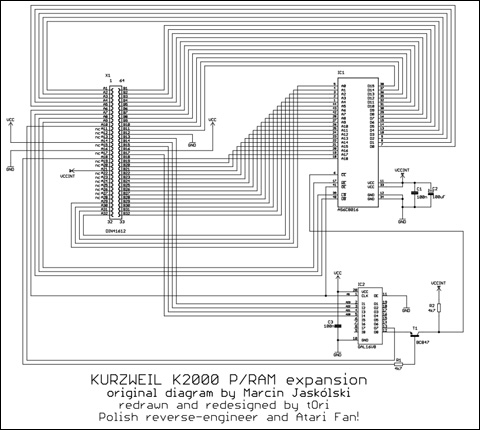

Nic więcej nie trzeba robić. Schemat
Firmware dla GAL16V8
Schemat w formacie Eagle
Pliki w formacie GERBER do wykonania PCB Dwustronna płytka ma wymiary: 97mm x 32mm. Wykonana w fabryce JLCPCB w
Chinach. Układ GAL16V8 może być dowolnej firmy. Ja zastosowałem AMD PALCE, ale
i ATF16V8 będzie tu działać bez problemu. Układ GAL pełni rolę dekodera adresowego
oraz generatora sygnału DTACK dla procesora M68K.
Po zmontowaniu - działa od pierwszego włączenia.
POLECAM do uzupełnienia konfiguracji K2000.
Na koniec jescze raz podziękowania dla Marcina Jaskólskiego za publikację
schematu P/RAM oraz wsadu dla układu GAL. Przygotowanie, sprawdzenie, rysowanie, projektowanie, montaż i testy zajęły mi trochę czasu. Proszę
o uszanowanie tego i niewykorzystywanie publikacji
do celów komercyjnych bez mojej zgody.
Przekazuję całość dokumentacji za darmo
do budowy działających klonów.Proszę również o nieusuwanie napisu tOri z PCB Dziękuję. |
