Wytrawiarka PCB B327

     Niezbędne wyposażenie warsztatu elektronika. Koniec z trawieniem płytek PCB
"na kolanie", czyli w dziwnych pojemnikach i w niestabilnych warunkach. Miejscem,

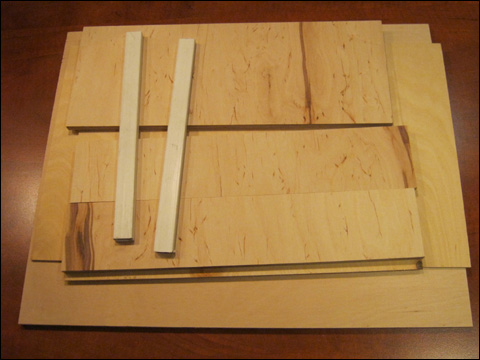

z którego wyszedłem był zamówiony u szklarza pojemnik 30cmx30cmx4,5cm,
zakupione dwie grzałki firmy SKALAR z termostatami - typ Rt2 oraz zestaw formatek
ze sklejki 10mm i 5mm kupionych i zgrubnie przyciętych w Castoramie.


     Dwa jaśniejsze elementy są to kawałki elektrycznego korytka instalacyjnego,
którymi będą poprowadzone przewody zasilające grzałek oraz rurka dostarczająca
powietrze z pompki akwariowej do kurtyny.

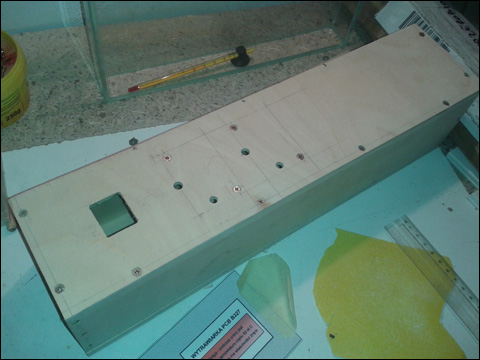

     Zdjęcie przedstawia pudełko wykonane ze sklejki, w którym zostanie zainstalowana
elektronika sterująca grzałek akwariowych 150W SKALAR Rt2. Termostaty zostały
przeze mnie przerobione w celu osiągania wyższych temperatur. Na płytce drukowanej
sterowników wymieniłem rezystor SMD na nóżce 6 uA723 o wartości 273 na rezystor
563 (można użyć też 473 - bedzie wtedy trochę inny zakres regulacji). Zakup tych
grzałek bardzo upraszcza projekt ponieważ termistory są umieszczone razem
z grzałkami w szkle i w związku z tym nie są narażone na żrące środowisko.

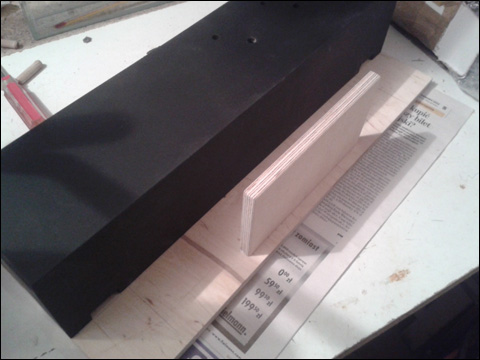

     Pudełko elektroniki wyszpachlowane, przeszlifowane i pomalowane na czarno
lakierem w spray'u umieszczone na podstawie ze sklejki 10mm. Widoczny pionowy
element ze sklejki trzymający pojemnik szklany z tyłu urządzenia.

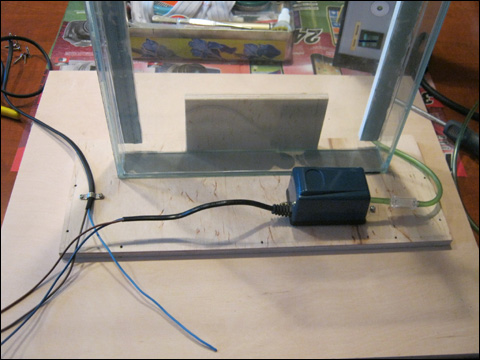

     Miejsce montażu pompki akwariowej do zasilania kurtyny powietrznej mieszającej
roztwór trawiący i przy okazji wyrównującej temperaturę cieczy w pojemniku. Widać tu
także pojemnik szklany przyklejony klejem epoksydowym do podstawy ze sklejki.

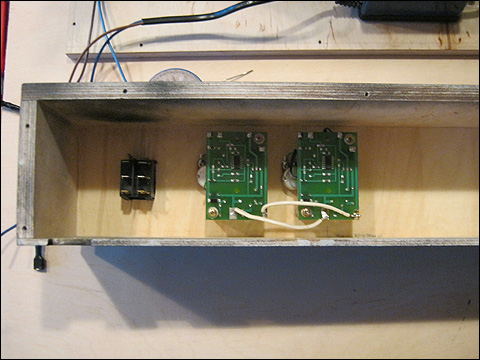

     Umiejscowienie włącznika oraz elektroniki termostatów w pudełku.

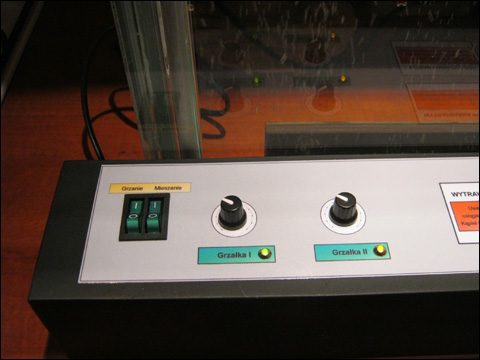

     Widok panela sterującego wytrawiarki. Panel został zaprojektowany w programie Frontpanel Designer. Wydruk został wykonany na kartce z bloku technicznego, potem
zalaminowany. Przyklejony został zaś przy użyciu taśmy dwustronnie klejącej, co dało
efekt równomiernego przylegania naklejki do podłoża. Otwory zostały wykonane przed
naklejeniem tak przygotowanego wydruku.

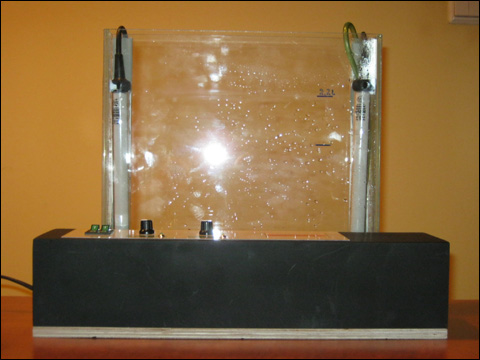

     Widok wytrawiarki od frontu. Widoczne są dwie grzałki SKALAR

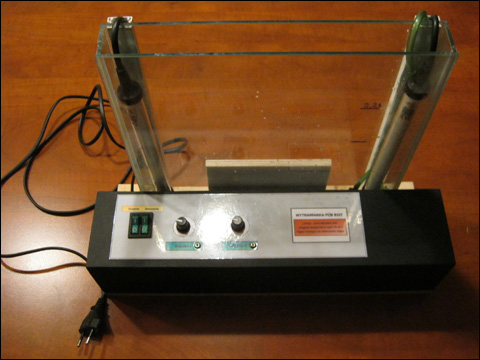

     Widok wytrawiarki z góry

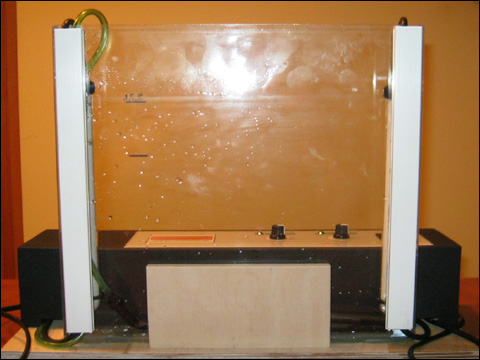

     Widok wytrawiarki z tyłu. Widoczne są po bokach przyklejone, wspomniane
na początku elementy kryjące wykonane z elektrycznego korytka instalacyjnego.

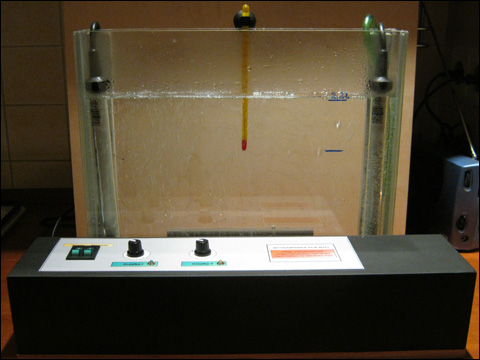

     Po zmontowaniu całości i sprawdzeniu szczelności rozpocząłem ostatni etap
uruchamiania sprzętu, czyli ustalenie szybkości narastania temperatury oraz
wyznaczenie ustawienia potencjometrów dla temperatury 47 stopni Celsiusza -
optymalnej dla trawienia B327. Wystarczy taką czynność wykonać raz, a potem
ustawień już nie zmieniać.


     Do pojemnika mieści się ok. 2,2l roztworu. Ilość tę można w pewnych granicach
zmieniać jednak należy mieć na uwadze to, że grzałki wymagają pewnego, minimalnego
poziomu cieczy aby nie uległy uszkodzeniu. Poziom ten jest wyraźnie zaznaczony na
szkle grzałki.

     Test szybkości nagrzewania rozpocząłem z cieczą mającą temperaturę 18 stopni.
Po 7 minutach temperatura osiągneła 30 stopni. Po 15 minutach temperatura ustaliła się
na poziomie 46-47 stopni Celsjusza. Całość spełnia wszystkie założenia. Projekt został
wykonany. Działa :)

     Wymiary zewnętrzne elementów:

Podstawa - sklejka 10mm - 40cmx16cm
Pudełko elektroniki - sklejka 10mm i 5mm - 40cmx8cmx9cm
Pojemnik szklany - 30cmx30cmx4,5cm

     Koszty (około):

pojemnik - 30 PLN (wykonał szklarz akwariowiec)
grzałka 2 szt - 110 PLN
pompka akwariowa - 30 PLN
rurka - kurtyna powietrzna - 20 PLN
zawór zwrotny - 10 PLN
formatki drewniane - 35 PLN

     Jak widać najdroższym elementem są grzałki i tu za bardzo się nie da oszczędzić,
chyba, że faktycznie trafi się na okazję. Całość nie wygląda zbyt tanio ale myślę, że
warto wydać trochę na lepszy sprzęt niż gotować PCB w starym garnku, hehe...

     Mój projekt jest jednym z bardzo wielu i z pewnością nie jest najdoskonalszy. Każdy
może sam zaprojektować i wykonać samodzielnie wytrawiarkę. Może użyć do kontroli
temperatury chociażby uC ATMEGA z czujnikiem temperatury oraz grzałek SKALAR
bez termostatów co powinno być trochę tańszym rozwiązaniem.
