IC TESTER by Joe Farr Chciałbym przedstawićmoją wariację na temat testera układów scalonych wziętego
z czasopisma Everyday Practical Electronics. Jest to ciekawe urządzenie zbudowane
na mikrokontrolerze PIC16F877, który steruje wejściami testowanych układów oraz
odczytuje stany wygenerowane na ich wyjściach. Oprogramowanie sterujące pozwala na
w zasadzie dowolne ustalanie warunków testów, czyli wysyłania wektorów testowych do
badanego układu, np. PAL albo GAL. Oczywiście testować można wszelkie układy
cyfrowe TTL oraz CMOS. To bardzo uniwersalne urządzenie.
Oryginalny artykuł (język angielski) Mój projekt sprowadził się do całkowitego przeprojektowania PCB do zastosowania
elementów SMD, mikrokontrolera w obudowie PLCC oraz wyraźnego zmniejszenia
wymiarów płytki drukowanej co sprawiło, że sprzęt jest poręczniejszy do ustawienia na
biurku :)

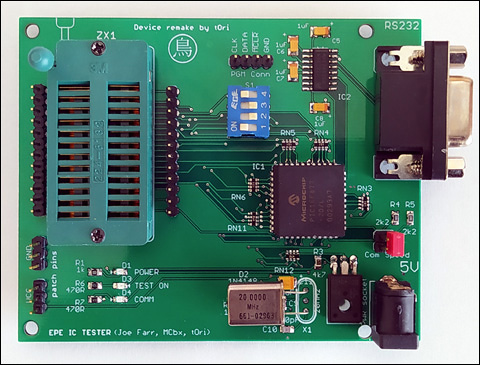

Zdjęcie testera:
Oryginalne oprogramowaniePlik HEX do zaprogramowania 16F877Schemat w formacie Eagle
Pliki PCB w formacie Gerber/Excellon
Obsługa jest prosta. Wszystko zostało opisane w oryginalnym artykule z EPE. Paczka software pochodząca z nieistniejącej strony oldcomputer.info by MCbx
będąca rozwinięciem możliwości IC testera. Software napisany całkowicie od nowa
pozwala na uruchamianie w nowszych wersjach Windows. IC Tester software by MCbx POLECAM
|
