     W tym miejscu zamieszczam materiały dotyczące raczej strony praktycznej, to jest
zrobienia płytek, montażu, itp. Teoretyczna strona - czyli jak to działa, co jest potrzebne znajduje się na wielu stronach w sieci. Bardzo dobre opisy sporządził Zenon/Dial.
Można je znaleźć na stronie grupy DIAL w postaci pliku doc(mirror lokalny) . Materiały
będą uzupełniane w miarę upływu czasu. Będę także dodawał sprawdzone i wykonane przeze mnie projekty PCB.

     Zacznę od złącza Cartridge:

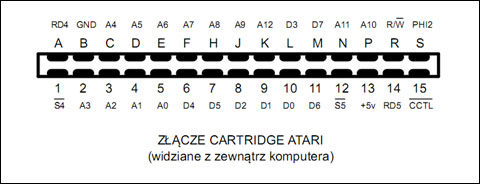

Tak wygląda złącze w 65XE, 130XE, 800XE widziane z tyłu komputera z zewnątrz. Styki
oznaczone literami znajdują się u góry złącza. W 600XL, 800XL należy patrzeć od tyłu komputera - po rozchyleniu klapek widzimy złącze krawędziowe z dokładnie takim samym rozmieszczeniem styków.

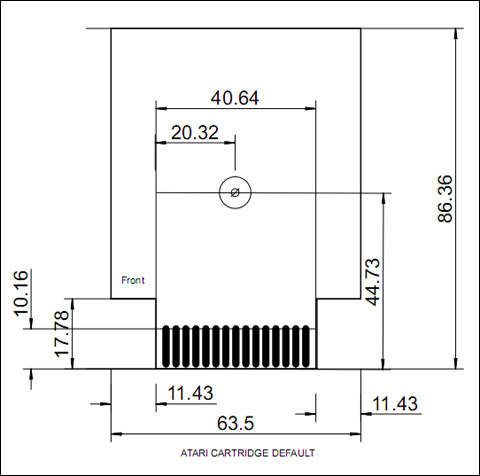

Wymiary PCB wzorcowej dopasowanej do standardowej obudowy cartridge Z-7, którą
można bez problemu nabyć w wielu sklepach w sieci i nie tylko.


Wymiary są przybliżone. Po wykonaniu płytki należy pilnikiem wyrównać i dopasować
wymiary do konkretnej obudowy. Średnica otworu pod śrubę skręcającą obudowę wynosi
7,5 mm. Tu także najpierw najlepiej nawiercić wiertłem 7 mm i potem dopasować
używając pilnika. Dla ułatwienia zamieszczam plik Eagle - Atari Default CART PCB

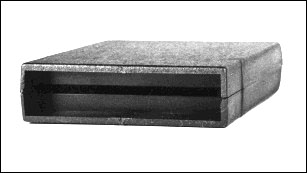

Obudowa Z-7:


     Standardowy Cartridge Atari 16KB (2 x 8KB)

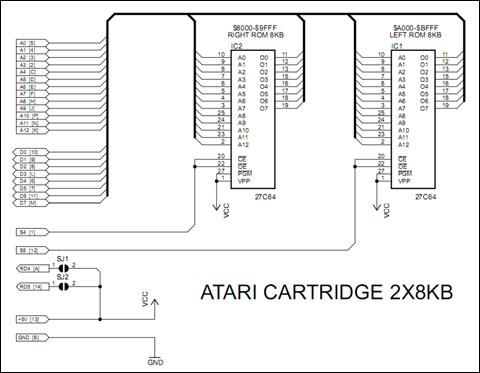

Schemat:

Solder jumpery służą do określenia, który ROM ma być wybierany. SJ1 ROM prawy,
czyli adresy $8000-$9FFF, a SJ2 ROM lewy czyli adresy $A000-$BFFF. Po zwarciu
cyną (zrobienie mostka) na obydwóch jumperach mamy cartridge 16KB zrealizowany

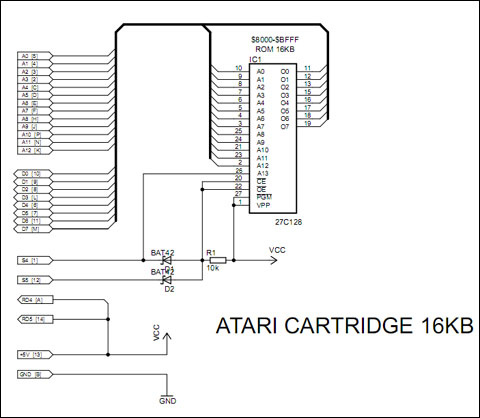

na dwóch układach 27C64. Można bez problemu wykonać cartridge 16KB na jednej
pamięci 27C128. Ta płytka 2x8KB jest ciut bardziej uniwersalna ponieważ można zrobić na niej Cartridge 8KB jak i 16KB. Poniżej przykładowy schemat wersji 16KB. Diody nie muszą być schottky, ale szybsze tutaj przeważnie znaczy lepsze :) Tu też można zrobić cartridge 8KB jednak trzeba trochę zakombinować z diodami i liniami RD4, RD5.

UWAGA - ważna informacja:

W związku z tym, że homemade PCB nie mają metalizacji otworów należy pamiętać
o tym, że - po wlutowaniu 8 KB pamięci w Left ROM a zostawieniu pustego miejsca
w right ROM - trzeba zewrzeć odpowiedni solderjumper - SJ2 - oraz wlutować kilka dodatkowych przelotek w miejscu nóżek wolnego miejsca pamięci.

     Nóżki te to: 3, 4, 5, 6, 24, 25

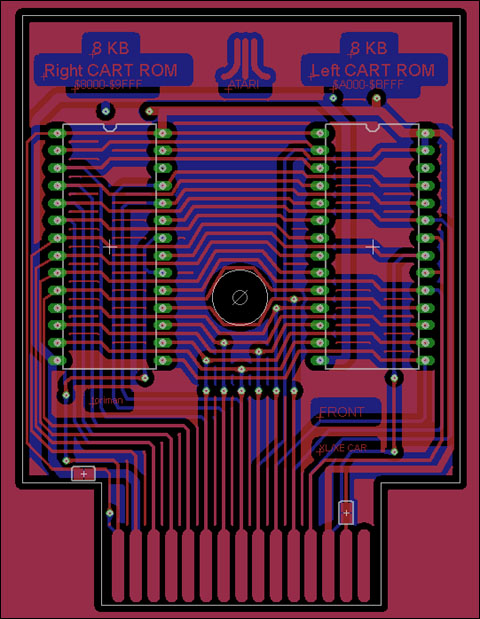

PCB wersji 2 x 8KB:

Płytka została zrealizowana jako dwustronna z niewielką liczbą przelotek. Ścieżki
16 i 12 mils. Widać też solder jumpery na liniach RD4 i RD5. Wymiary PCB są takie same jak we wzorze pod obudowę cartridge Z-7.

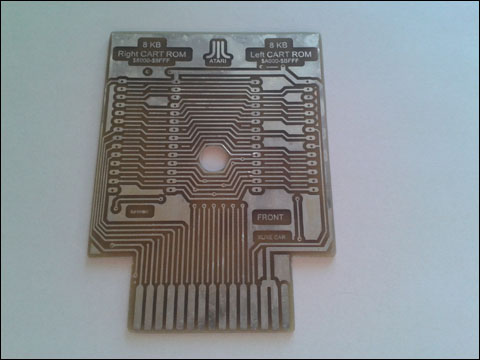

Gotowa PCB Cartridge 16K (jest to wersja bez solder jumperów):

Płytka została pocynowana stopem Lichtenberga. Dla zainteresowanych polecam poradnik na elektroda.pl. Proszę poszukać Cynowanie płytek drukowanych we
wrzątku z użyciem stopu Lichtenberga. Metoda jest niekłopotliwa i dosyć łatwa
do opanowania. Bardzo dobry sposób na domowe cynowanie styków złączy a także
całości wykonywanych ścieżek. Jeżeli ma się możliwość wykonania soldermaski -
cynowanie należy wykonać po jej nałożeniu, aby pocynowane ścieżki nie znalazły się
pod maską, ponieważ to znacznie osłabi odporność farby na temperaturę (cynowanie
zacznie roztapiać się i maska "spłynie" ze ścieżek)

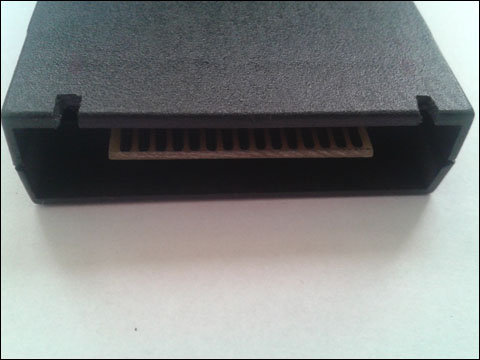

Zmontowana obudowa Z-7 i widok na złącze krawędziowe zmontowanego Cartridge.
Proszę zwrócić uwagę na wycięcia w obudowie. jest to "klucz" utrudniający niewłaściwe
włożenie do gniazda. Obudowa Z-7 takich wycięć nie posiada i należy je wykonać
samodzielnie korzystając, np. z pilnika iglaka.:

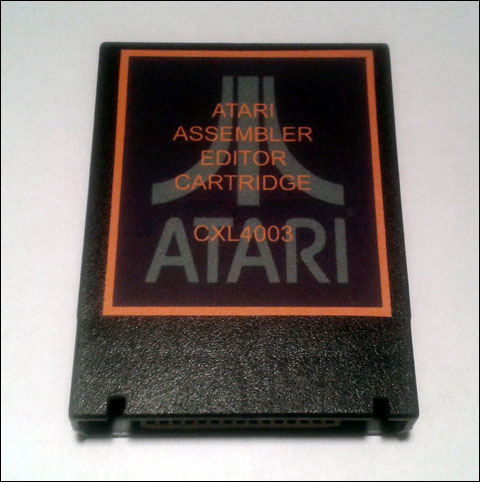

Zmontowany cartridge Assembler/Editor CXL4003 (8KB LEFT)

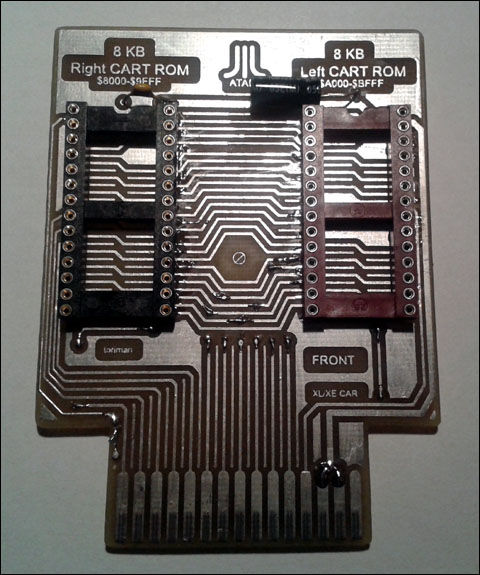

Testowa PCB z wlutowanymi podstawkami. W ostatecznej wersji cartridge pakowanej
w obudowę Z-7 nie można użyć podstawek ponieważ pamięci w podstawkach są zbyt
wysokie aby poprawnie skręcić elementy obudowy.

W pliku znajdują się przygotowane w PDF wydruki 2 sztuk PCB do termotransferu na
płytkę dwustronną. Zawsze należy sprawdzić czy posiadana drukarka laserowa dobrze
skaluje i nie zmienia rozmiarów wydruku co może poważnie utrudnić montaż gdyby
wymiary nie były zgodne z oryginałem.

Atari Cartridge PCB 16KB (2x8KB)

     Standardowy Cartridge OSS (Optimized Systems Software)

Standardowy cartridge OSS może zawierać, np.:

ACTION!, MAC65, Basic XL, Basic XE, Writer's Tool

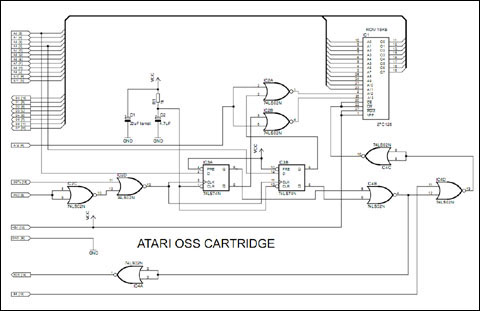

Schemat:

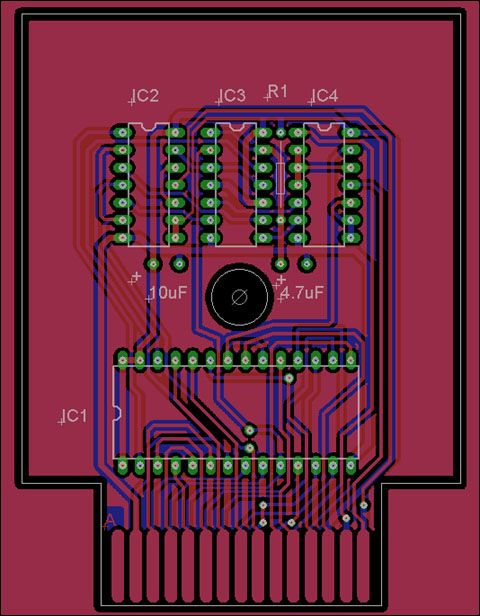

PCB OSS Cartridge:


Wymiary oczywiście dopasowane do obudowy Z-7. W pliku znajdują się przygotowane
w PDF wydruki 2 sztuk PCB do termotransferu na płytkę dwustronną. Zawsze należy sprawdzić czy posiadana drukarka laserowa dobrze skaluje i nie zmienia rozmiarów wydruku co może poważnie utrudnić montaż gdyby wymiary nie były zgodne
z oryginałem.

Atari OSS Cartridge PCB

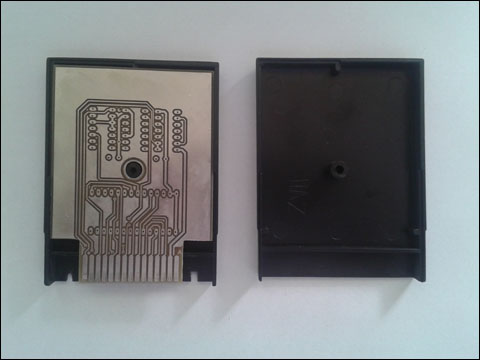

Gotowa PCB OSS ułożona w obudowie:

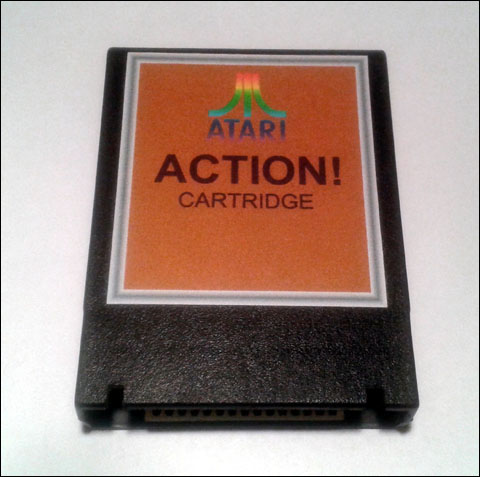

Zmontowany cartridge OSS ACTION!


Naklejka ma wymiary 58mm x 65mm. Drukowana na zwykłym papierze. Przyklejona
przy użyciu cienkiej, dwustronnie klejącej taśmy do wykładzin dywanowych. Najpierw drukuję wzór, na odwrocie kartki przyklejam w miejscu wydrukowanej naklejki paski taśmy klejącej, wycinam naklejkę, odrywam zabezpieczenie drugiej strony taśmy
i przyklejam do obudowy. Trzyma rewelacyjnie. Jest tanio i dobrze :)
