YAMAHA SY99




YAMAHA SY99

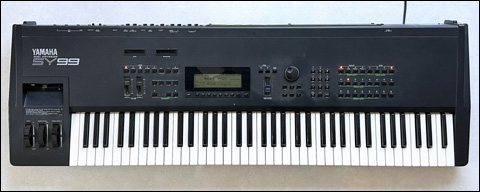

     Od jakiegoś (dłuższego) czasu mam w domu potężny syntezator, który "w cuglach"
wygrywa z klasycznym syntezatorem Yamaha DX7. Zaawansowana synteza FM oraz
blok syntezy AWM2 daje wręcz niewiarygodne rezultaty. Piękne, głębokie brzmienia,
doskonałe tworzenie klasycznych dla DX7 dźwięków umiejscawiają ten syntezer bardzo
wysoko wśród elektronicznych instrumentów. Producent zawarł w nim samą esencję
obydwu typów syntezy plus kilka dodatkowych "ficzerów", które uprzyjemniają pracę
i tworzenie muzyki.

     Na tej stronie publikuję dokumentację techniczną oraz różne modyfikacje w różnych
zakresach - wyświetlacz, stacja dysków, pamięć, karty, itp... Zrezygnowałem z opisów
możliwości, podstawowych parametrów i tym podobnych, które są powszechnie
dostępne w wielu miejscach Internetu. Wystarczy napisać "SY99 Wiki" ;-)

Yamaha SY99 podręcznik użytkownika

Yamaha SY99 podręcznik serwisowy

Yamaha SY99 podręcznik serwisowy ze schematami

     Na początek zmiana firmware na najwyższy dostępny, czyli 1.57, konieczny dla
obsługi dużej, dodatkowej pamięci RAM dla sampli i MIDI recordingu. Prawdowpodobnie
już to nie jest dostępna opcja dla posiadaczy SY99, więc tu można znaleźć info, jak
samemu zrobić taką operację. Pamięci EPROM mogą być dowolne z czasem deostępu
100ns. Czyste procesory H8/532 można zakupić w Chinach - najtaniej. Oczywiście
jest to możliwe również, np. na Ebay.

SY99 Firmware upgrade

     Drugim projektem jest klon karty danych MCD64. Wykonany przeze mnie z użyciem
pamięci ferroelektrycznych RAMTRON co umożliwiło rezygnację z kłopotliwej baterii do
podtrzymania zawartości RAM.

Karta danych MCD64



Wymiana paska napędowego stacji dyskietek

     Wymiana paska napędowego wewnętrznej stacji dysków jest bardzo prostym
zadaniem. Wymaga odkręcenia dolnej pokrywy syntezatora po odwróceniu klawiaturą
do dołu i położeniu na podkładkach tak, aby sprzęt nie leżał na niej całym ciężarem.
po otwarciu obudowy należy odłączyć kable, taśmy oraz odkręcić stację dysków. Po
wyjęciu napędu kolejną czynnościa jest odkręcenie pokrywy ochronnej (4 śrubki).
Nastepnie należy odkręcić plastik chroniący pasek i przystapić do wymiany bądź po
prostu założenia nowego paska. W moim SY99 pasek rozpadł się ze starości, więc
najpierw musiałem wyczyścic wszystko z pozostałości sparciałej gumy. Po założeniu
nowego paska wystarczy wykonać wszystkie opisane czynności w kolejności
odwrotnej, aby złożyć sprzęt do postaci wyjściowej. Testem poprawności działania jest
wykonanie formatowania dyskietki, które powinno udać się w 100% :)

     Wymiary paska FDD SY77/99 w calach 9.6"x .025" x .124"

     Pasek płaski 120mm długości - złożony w pół, 3mm szerokości i 0,6mm grubości

Wymiana wyświetlacza 240x64 na nowy z podświetleniem LED
zamiast dotychczasowego elektroluminescencyjnego

     Bardzo dobre przewodniki (w jęz. angielskim) napisali DrF oraz Derek z Forum
YamahaMusicians gdzie, krok po kroku, został opisany cały proces rozmontowania
SY99 praktycznie do gołego korpusu, aby dostać się do samego wyświetlacza.
Ja zrobiłem wszystko praktycznie tak samo jak w wymienionych przewodnikach poza

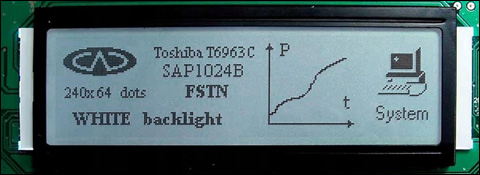

tym, że zastosowałem inny wyświetlacz. Mój to czarno-na-białym-tle kupiony w firmie
Artronic Optoelektronika za całkiem rozsądną kwotę.

AV-DISPLAY LCD-AG-240064A-FHW K/W-E6 = CBG240064A01-FHW-R



Zrobiłem modyfikację kontrastu z rezystorem 5k1 wlutowanym równolegle do R196,
a także podłączyłem zasilanie podświetlenia poprzez rezystor 15R 0,25W w celu
poprawienia wyświetlania dlatego, że przy pełnym zasilaniu 5V ekran był zbyt jasny.

Poniżej zamieszczam opis bezpiecznego podłączenia nowego wyświetlacza, ponieważ
większość nowych wyświetlaczy ma inny układ połączeń niż zastosowany oryginalnie!
W przypadku SY99 producent użył wyświetlacza, do którego należy dostarczyć napięcie ujemne z zasilacza instrumentu. Patrząc na schemat syntezatora wydaje się
możliwe, że w niektórych seriach może być zwarty pin19 i pin20 złącza wyświetlacza
co może spowodować zwarcie w obwodach zarówno LCD jak i podanie ujemnego
napięcia z przetwornicy w wyświetlaczu do samego syntezatora. To byłaby katastrofa.
Dlatego więc pin20 pozostawiam niepodłączony poprzez fizyczne usunięcie szpilki
goldpin co z pewnością eleiminuje niebezpieczeństwo.

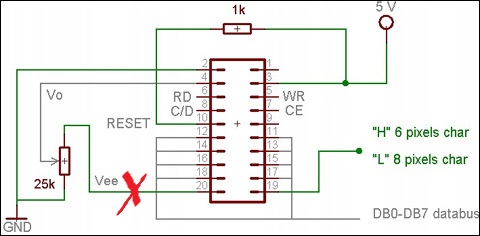

     Jest to schemat podłączenia zastosowanego przeze mnie wyświetlacza. Tak jak
opisałem wyżej -
NIE PODŁĄCZA SIĘ wyjścia z pin20, a cała reszta pozostaje bez
zmian w podłączeniu sygnałów do LCD. Potencjometr kontrastu jest zasilany z układu
syntezatora napięciem dodatnim i ujemnym i aby wszystko działało prawidłowo należy
wykonać modyfikację opisaną wyżej z dolutowaniem dodatkowego rezystora do R195.
